Несучий профнастил
Несучий профнастил: визначення, ключові відмінності, для яких задач його обирають
Несучий профнастил це сталевий профільований лист з трапецієвидною гофрою та підсилювальними ребрами жорсткості, який розрахований працювати як несучий елемент конструкції, сприймати розрахункові навантаження і передавати їх на опори (прогони, балки) у покрівлях, перекриттях або в системах незнімної опалубки.
Несучий профнастил застосовують як рішення для покрівлі, перекриттів та незнімної опалубки у промисловому, аграрному та комерційному будівництві, коли важливі жорсткість, стабільна геометрія гофри, прогнозована несуча здатність і контрольована маса конструкції. Несучий профлист або несучий металопрофіль, обирають під конкретні прольоти, крок прогонів, снігові та вітрові дії, а також під вимоги до покриття, корозійної стійкості і ресурсу експлуатації.
Чим несучий металопрофіль відрізняється від покрівельного та стінового профнастилу
Ключова відмінність у розрахунковій ролі в конструкції. Несучий профнастил проектують як елемент, що несе, тому він має вищий профіль, більш виражені ребра жорсткості і, як правило, більшу товщину сталі, щоб працювати на прольоті між опорами без критичних прогинів. Покрівельний профнастил частіше закриває контур даху і працює переважно як покриття, де несуча функція обмежена. Стіновий профнастил орієнтований на огородження, йому важливі геометрія стику, площинність, естетика фасаду, але несуча здатність не є головним параметром. Якщо коротко, несучий профнастил беруть тоді, коли профнастил має тримати навантаження, а не тільки перекривати площу.
Коли потрібен саме несучий профнастил, короткий чекліст умов
- Є перекриття або покрівля з опиранням на прогони чи балки, потрібна прогнозована несуча здатність настилу.
- Великі прольоти або збільшений крок прогонів, де стандартний покрівельний лист дає надмірні прогини.
- Передбачені значні снігові та вітрові навантаження, або обєкт у відкритій вітровій зоні.
- Планується система з утепленням і гідроізоляцією, де настил має бути жорсткою основою.
- Проєкт включає незнімну опалубку і монолітне бетонування по профнастилу.
- Потрібно мінімізувати металомісткість каркаса, зберігши жорсткість конструкції за рахунок профілю листа.
Переваги несучого металопрофілю для бізнесу
Оптимізація металомісткості і прискорення будівництва. Несучий профнастил дозволяє закривати великі площі за короткий час і зменшувати кількість допоміжних операцій. За рахунок жорсткості профілю часто вдається оптимізувати крок прогонів і знизити металомісткість каркаса без втрати несучої здатності.
Контрольовані витрати: прогнозована ціна за м2 і зменшення відходів розкрою. Коли у специфікації зафіксовані марка, товщина, робоча ширина і довжина листа, ціна стає порівнюваною, а кошторис керованим. Виготовлення під потрібну довжину зменшує кількість стиків і відходів, що напряму впливає на витрати матеріалу і монтажу.
Стійкість до корозії і довговічність при правильному виборі покриття. Оцинковка, алюцинк або полімерне покриття підбирають під середовище експлуатації. Це знижує ризики позапланових ремонтів, втрати герметичності покрівлі та передчасної заміни настилу, що важливо для промислових і аграрних об’єктів.
Технологічність монтажу і сумісність з типовими системами кріплення. Профнастил монтується стандартним кріпленням, сумісний з типовими вузлами покрівлі та перекриттів, легко інтегрується в швидкомонтовані системи. Це спрощує планування робіт, зменшує залежність від дефіцитних матеріалів і дозволяє швидше вводити об’єкт в експлуатацію.
Технічні характеристики несучого профнастилу, які впливають на несучу здатність
Несучу здатність визначає сукупність параметрів: геометрія профілю, товщина сталі, схема опирання, а також захист від корозії.
Висота профілю та геометрія гофри, що дає більшу жорсткість
Вища гофра і правильно сформовані ребра жорсткості підвищують жорсткість настилу та зменшують прогини. Це напряму впливає на допустимий проліт і крок прогонів. Для несучого профнастилу критичні трапецієвидна гофра і додаткові ребра, які стабілізують полиці профілю та зону кріплення.
Товщина сталі і вплив на міцність та вагу конструкції
Більша товщина дає вищу міцність і запас по прогинах, але збільшує масу та навантаження на каркас. Для перекриттів і незнімної опалубки товщина також визначає монтажну жорсткість, коли по профнастилу рухаються люди і техніка.
Робоча і загальна ширина, корисна площа та вплив на витрати матеріалу
Загальна ширина це габарит листа. Робоча ширина це корисна площа після нахльостів, саме вона визначає реальну витрату матеріалу на 1 м2. Від робочої ширини залежать кількість листів, кріплення, добірні елементи і трудовитрати. Для несучих настилів важливо, щоб стики відповідали схемі опирання, інакше жорсткість системи падає.
Довжина листа, обмеження логістики та монтажні ризики
Довгий лист зменшує кількість стиків і прискорює монтаж, що важливо для покрівлі. Але зростають вимоги до транспорту, розвантаження, підйому і ризик деформацій або пошкодження покриття, особливо при вітрі. Довжину узгоджують з логістикою об’єкта і способом монтажу, а не лише з геометрією даху.
Тип сталі та захист від корозії: оцинкування, алюцинк, полімерне покриття
- Ресурс профнастилу залежить від захисту не менше, ніж від профілю. Оцинковка є базовим варіантом для типових умов.
- Алюцинк підсилює корозійну стійкість у ряді середовищ.
- Полімерне покриття додає бар’єрний захист і дозволяє підібрати колір.
Вибір роблять з урахуванням середовища: зовнішня атмосфера, агро, промислові викиди, вологі зони.
Види полімерного покриття для агресивних середовищ і промислових об’єктів
Покриття підбирають під корозійну агресивність і потрібний ресурс. Для стандартних задач застосовують поліестер. Для підвищених вимог потрібні системи з кращою стійкістю до УФ, подряпин і хімічних впливів.
Класифікація за призначенням: покрівельний контур, перекриття, незнімна опалубка
Для покрівлі критичні герметичність стиків, нахльости і стійкість покриття до атмосфери. Для перекриттів важливі прогини, крок прогонів і монтажна жорсткість. Для незнімної опалубки ключове це стабільність профілю під бетонуванням і робота в складі сталезалізобетонної плити. Тому, коли плануєте купити несучий профнастил, одразу фіксуйте призначення, це дає коректний підбір і справедливу ціну.
Розміри і маркування несучого металопрофілю
Щоб несучий профнастил у перекриттях або на покрівлі працював за проектом, у специфікації потрібно фіксувати: висоту профілю, товщину сталі, робочу та загальну ширину, довжину листа, тип покриття. Саме ці параметри визначають несучу здатність і витрату матеріалу.
Як читати маркування

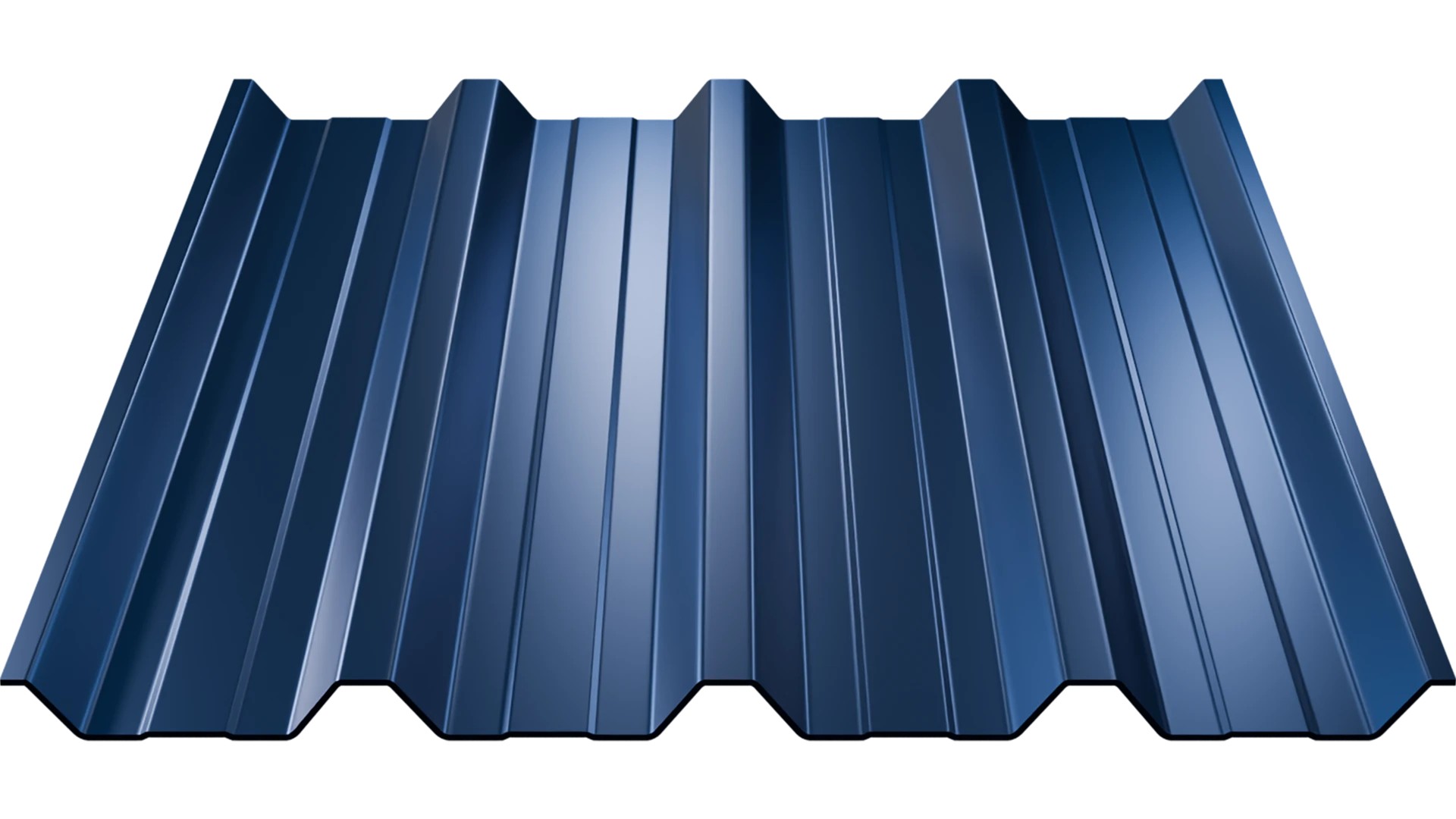

Літера Н означає несучий профнастил, НС часто застосовують для профілю, який може використовуватись і в покрівельних, і в частині несучих задач, залежно від товщини та кроку прогонів. У поширеному форматі маркування цифри читаються так: висота профілю в мм, товщина металу в мм, робоча ширина в мм. Приклад, маркування типу НС-10-0,4-750 означає висоту 10 мм, товщину 0,4 мм, робочу ширину 750 мм.
Типові діапазони висоти профілю, ширини і товщини для несучих рішень

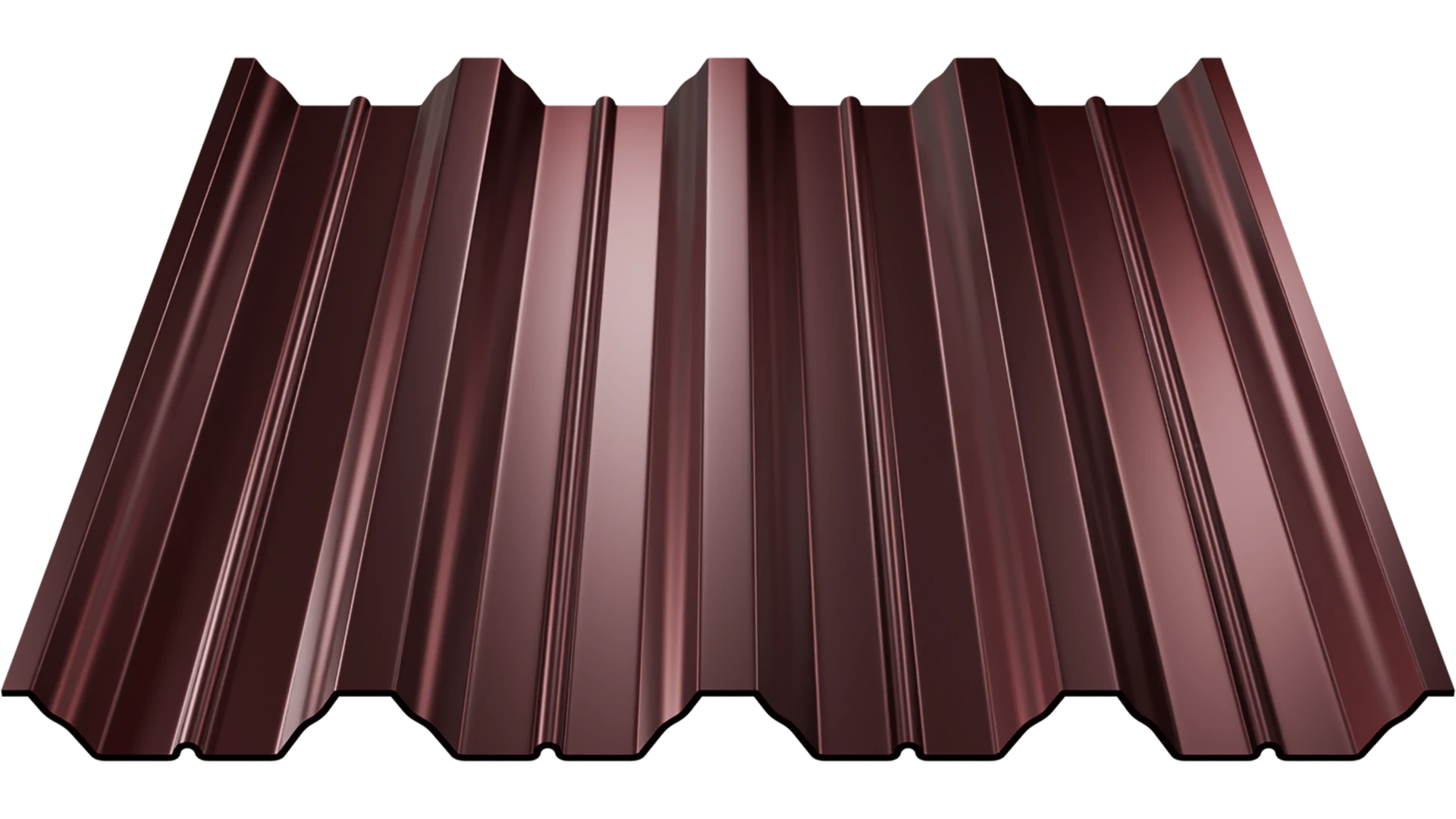

Для несучих задач зазвичай беруть профілі з висотою 60 мм і вище, бо саме висота профілю різко підвищує жорсткість на прольоті. Для орієнтиру по геометрії, у профілю Н60 у різних виробників зустрічаються такі пари ширин: робоча 845 мм при загальній 902 мм, або робоча 860 мм при загальній 920 мм.

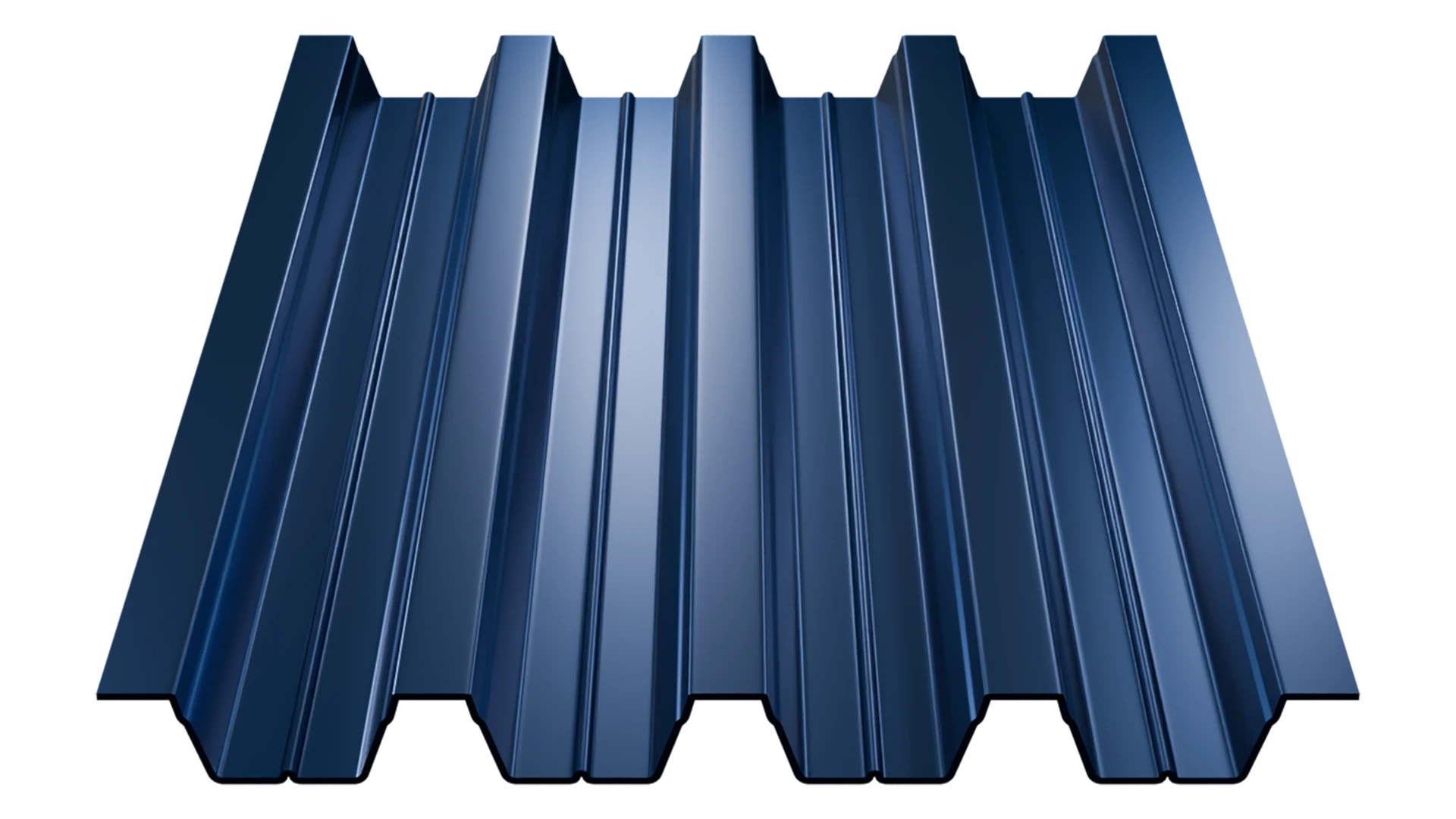

Для Н75 типовий приклад, висота 75 мм, загальна ширина 800 мм, робоча ширина 750 мм, а товщина металу часто в діапазоні 0,5 до 1,0 мм.
Для промислових профілів високого гофрування, наприклад Н114, поширені значення робочої ширини 600 мм і загальної 663 мм, товщина 0,7 до 1,0 мм, із масою 1 м2 близько 12,3 кг при товщині 0,7 мм.
Ці цифри потрібні для точного підрахунку кількості листів, ваги, кріплення і логістики.
Як підібрати параметри під крок прогонів і розрахункові навантаження
Алгоритм підбору завжди залежить від проєкту: проліт, крок прогонів, снігові та вітрові навантаження, призначення перекриттів або покрівлі, плюс вимоги до ресурсу в середовищі експлуатації. Далі ви обираєте марку з потрібною висотою профілю і уточнюєте товщину сталі так, щоб виконати вимоги по прогинах і запасу міцності. Для прикладу, якщо у КП вказано лише Н75 без товщини, то це може бути як 0,5 мм, так і 1,0 мм, а це різна маса, різна ціна і різна робота на навантаження.
Окремо фіксується робочу ширину, бо саме вона визначає корисну площу після нахльостів. Також узгоджується довжина листа під логістику і монтаж, у Н75, наприклад, довжину часто виготовляють у межах 0,5 до 12 м під замовлення, але довгомір підвищує вимоги до транспорту і підйому.
Види несучого профнастилу під різні сценарії застосування
- Для перекриттів: профнастил для міжповерхових перекриттів і настилів. Використовується як несучий настил по балках або прогонах, де критичні прогини, крок прогонів і монтажна жорсткість. Часто закладається в проєкт як основа під подальші шари підлоги або як частина комбінованих перекриттів.
- Для незнімної опалубки: профнастил під монолітне бетонування. Працює як незнімна опалубка і одночасно як нижній армуючий контур у складі сталезалізобетонної плити. Вимоги жорсткіші: стабільність геометрії під час бетонування, надійне опирання, сумісність з арматурою і вузлами примикання.
- Для покрівлі: несучий профнастил як основа під утеплення і гідроізоляцію. Застосовується як жорстка основа покрівельного пирога, особливо на промислових обєктах і великих прольотах. Тут важливі правильні нахльости, герметизація стиків, стійкість покриття до атмосфери і збереження геометрії при вітрових діях.

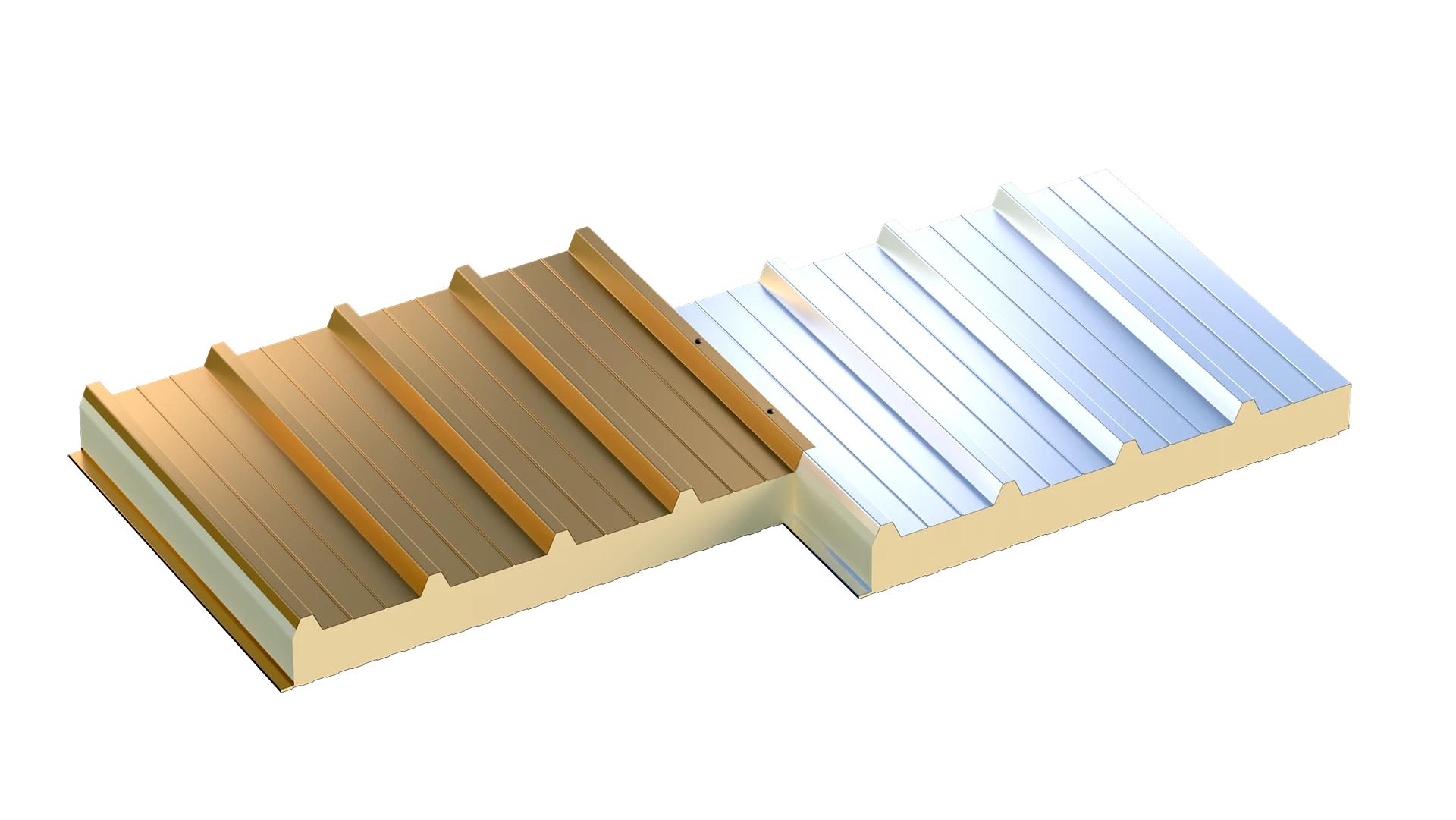

- Для промислових огороджувальних конструкцій: комбіновані рішення з сендвіч панелями. Несучий профнастил використовують як частину системи огородження або як монтажну основу, коли потрібна швидкість закриття контуру і прогнозована жорсткість вузлів. У таких рішеннях критична сумісність кріплення, крок опор і корозійна стійкість у зоні стиків.
Застосування несучого профнастилу в будівництві
- Склади, логістичні комплекси, ангари, цехи. Несучий профнастил використовують для покрівлі та перекриттів у прольотах з підвищеним кроком прогонів, де важлива жорсткість настилу, швидкість закриття контуру і прогнозована робота під сніговими та вітровими навантаженнями.
- Агрооб’єкти: зерносховища, тваринницькі комплекси, навіси. У таких об’єктах критичні корозійна стійкість і правильний вибір покриття під вологість та агресивні випари. Несучий профнастил часто закладають як основу покрівлі та як конструктивний настил у зонах, де потрібна надійність при мінімальній масі.
- Комерційні об’єкти: ТРЦ, СТО, виробничі павільйони. Тут важлива сумісність з типовими системами кріплення, керована ціна за м2 і можливість швидко масштабувати обсяги постачання під графік будівництва. Несучий профнастил застосовують як несучу основу покрівлі та в комбінованих перекриттях.
- Реконструкція і посилення перекриттів та покрівель без збільшення маси. Несучий профнастил підходить для підсилення конструкцій, коли не можна суттєво додати вагу. За рахунок профілю та ребер жорсткості можна отримати потрібну несучу здатність при відносно малій товщині сталі, за умови правильного підбору під крок прогонів і розрахункові навантаження.
Замовляйте несучий профнастил у заводу виробника ГрандРуф
Замовлення напряму у виробника ГрандРуф дає контроль ключових параметрів, від яких залежить несуча здатність і ресурс. Це означає менше технічних ризиків у перекриттях і на покрівлі, і більше передбачуваності по термінах, обсягах та повторюваності партій.
ГрандРуф це:
- точний підбір під проект і коректна специфікація
- виробництво під довжину і стабільна геометрія партії
- варіанти захисту від корозії під середовище експлуатації
- якість, прозорі умови та логістика
- швидкий прорахунок і підтримка закупівель.
FAQ
Чи можна використовувати несучий профнастил для покрівлі?
Так. Несучий профнастил застосовують як основу покрівельного контуру, особливо на великих прольотах і при збільшеному кроці прогонів. Ключові умови це коректний підбір висоти профілю і товщини сталі під навантаження, плюс правильний вибір покриття і герметизація стиків.
У яких випадках для покрівлі достатньо покрівельного металопрофілю, а коли потрібен несучий?
Покрівельного профнастилу зазвичай достатньо, коли крок прогонів невеликий і навантаження помірні, а лист працює переважно як покриття. Несучий профнастил потрібен, коли збільшені прольоти або крок прогонів, високі снігові та вітрові навантаження, або коли покрівельний пиріг вимагає жорсткої основи без надмірних прогинів.
Які переваги має несучий профлист у перекриттях порівняно з іншими настилами?
Висока жорсткість при відносно малій масі, швидкий монтаж великих площ, прогнозована несуча здатність при правильному підборі. Також зручно планувати логістику і обсяги, а витрата матеріалу керована через робочу ширину і виготовлення під довжину.
Чи підходить несучий профнастил для незнімної опалубки під монолітне бетонування?
Так. Він працює як незнімна опалубка і основа для формування плити. Важливо підібрати профіль і товщину під навантаження від бетонування, забезпечити правильне опирання, кріплення і сумісність з арматурним каркасом.
Яка товщина металу оптимальна для перекриттів і як це впливає на ціну?
Оптимальна товщина залежить від прольоту, кроку прогонів і навантажень. Загальне правило: більша товщина підвищує міцність і зменшує прогини, але збільшує масу і ціна за м2.
Яке покриття краще для агресивних середовищ, оцинковка, алюцинк чи полімерне покриття?
Вибір залежить від середовища і потрібного ресурсу. Оцинковка це базове рішення для типових умов. Для підвищеної корозійної агресивності часто доцільні алюцинк або полімерне покриття з параметрами під об’єкт. У агро і промисловості завжди оцінюють вологість, випари і хімічні домішки, бо саме вони визначають ресурс.
Чи можна виготовити несучий профнастил під індивідуальну довжину і колір, які обмеження існують?
Так, профнастил виготовляють під потрібну довжину і колір у межах можливостей профілювання, транспорту і монтажу. Обмеження зазвичай пов’язані з логістикою довгоміру, безпечним підйомом на об’єкті і ризиком деформацій при переміщенні.
